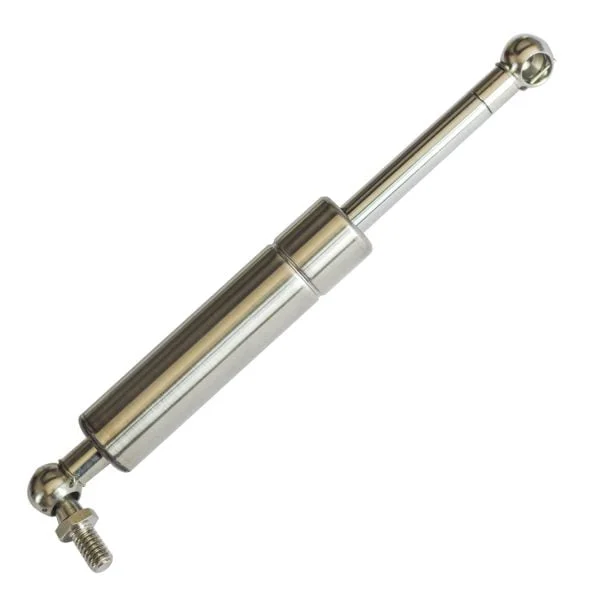

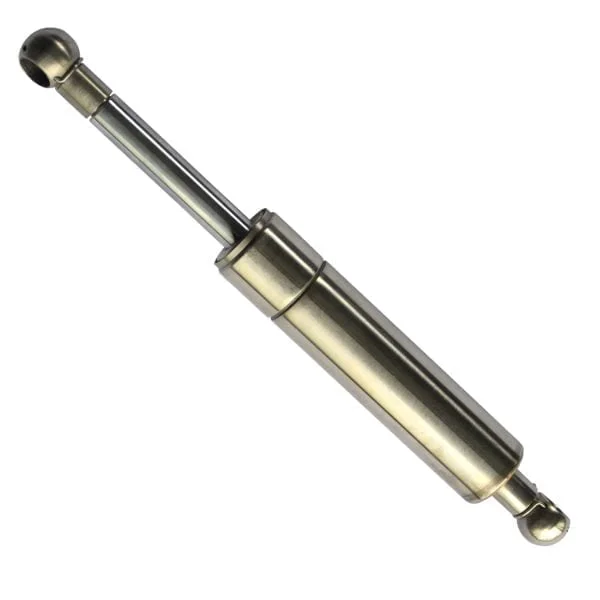

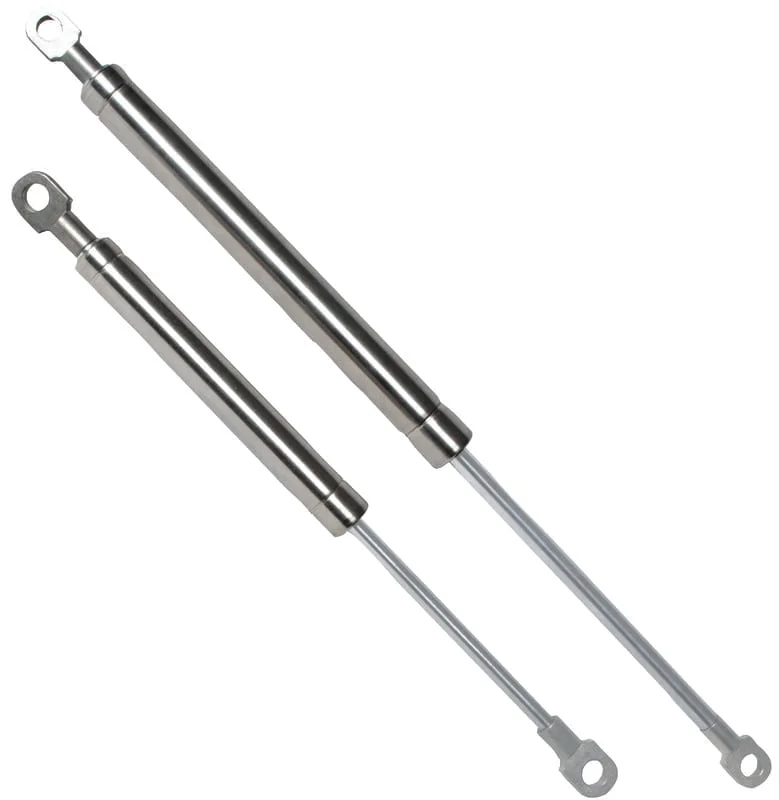

Molle a gas inox 316
Molle a gas inox 316 è un accumulatore pneumatico utilizzato principalmente per sollevare, tenere aperti e abbassare agevolmente sportelli, coperchi, coperchi e sportelli.
Molle a gas inox 316 ha una maggiore resistenza alla corrosione rispetto alle tradizionali molle a gas. Molle a gas inox 316 è particolarmente adatto per ambienti corrosivi particolarmente aggressivi, come quelli marini, chimici e altri.
Molle a gas inox 316 non dotata di dispositivo di bloccaggio funziona come segue: Per differenza tra la pressione all’interno del tubo e la pressione atmosferica, la pressione dell’azoto compresso nel tubo fornisce la tensione della molla. Il gas scorre dalla camera di pressione più alta del tubo alla camera di pressione più bassa attraverso un foro autopulente nell’asta del pistone, facendo sporgere l’asta della molla dal tubo di pressione. Ogni tubo contiene una piccola quantità di olio per lubrificare le guarnizioni e le aste dei pistoni, nonché un mezzo di smorzamento per controllare la velocità di apertura del coperchio o del portello.
illustrare
- Le superfici delle aste devono essere protette da danni fisici o chimici.
- Prestare attenzione per evitare carichi laterali.
- I perni dell’attacco devono essere allineati.
- Le molle devono essere installate secondo le precedenti istruzioni di installazione, assicurando il corretto orientamento.
- Evitare di tirare forza oltre la forza di uscita indicata di ciascuna molla.
- Temperatura di esercizio – 30°C e + 80°C.
Dimensioni di installazione delle molle a gas in acciaio inossidabile：
| SPECIFICATION | FORCE(N) | STROKE(MM) | C-C LENGTH(MM) | CONNECTORS |
|---|---|---|---|---|
| YQ10-22-260-725(B-L)500N | 500 | 260 | 725 | B-L |
| YQ10-22-213-570(B-B)700N | 700 | 213 | 570 | B-B |
| YQ10-22-220-532(B-B)450N | 450 | 220 | 532 | B-B |
| YQ10-22-248-585(O-O)650N | 650 | 248 | 585 | O-O |
| YQ10-22-260-625(B-B)300N | 300 | 260 | 625 | B-B |
| YQ10-22-170-560(U-U)450N | 450 | 170 | 560 | U-U |
| YQ10-22-260-630(B-B)300N | 300 | 260 | 630 | B-B |
| YQ10-22-250-593.5(O-O)550N | 550 | 250 | 593.5 | O-O |
| YQ10-22-270-642(O-O)450N | 450 | 270 | 642 | O-O |
| YQ10-22-298-690(B-B)600N | 600 | 298 | 690 | B-B |
| YQ10-22-280-680(B-B)300N | 300 | 280 | 680 | B-B |
| YQ10-22-233-632(O-O)530N | 530 | 233 | 632 | O-O |
Applicazioni della molla a gas：
